TSL300CJ型一體超聲波液位計

一體超聲波液位計概述

        衷心感謝您選購本公司一體超聲波液位計！

        本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。

        本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

本儀表具有如下特點：

?電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。

?專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

?我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。

?本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。

?儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

2、技術指標

測量范圍：      0～15m（根據實測量程選定）

盲    區：      0.25m～0.6m

測距精度：      0.3%（標準條件）

測距分辨率：    1mm

壓    力：      3個大氣壓以下

儀表顯示：      自帶LCD顯示液位或空間距離

模擬輸出：      4～20mA

數字輸出：      RS485、Modbus協議或定制協議

供電電壓：      DC24V/AC220V，防雷裝置內置

環境溫度：      －20℃ ～ ＋60℃

防護等級：      IP65

3、儀表安裝

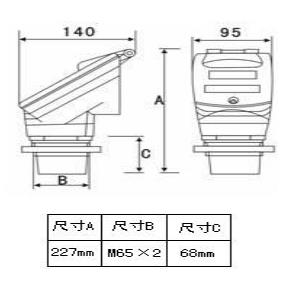

3.1儀表外形尺寸（探頭尺寸會根據量程的不同而有所改變，若有不同會預先告知）

安裝方法：

開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個略大于探頭直徑（65mm）的圓孔，將儀表放入，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。

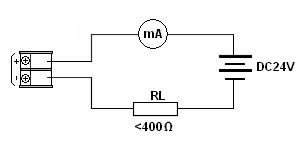

3.2 儀表接線

3.3 安裝參數含義

        如上圖所示，儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離L，儀表安裝高度TH減去測量距離L將得到當前液位H。儀表量程指儀表能夠測量的距離，安裝高度TH應小于量程。儀表盲區指儀表在探頭附近無法測量的區域，高液位與探頭間距應大于盲區，例盲區為0.3m，則液位與探頭間距必須大于0.3m。探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿。

3.4 儀表安裝原則

1）探頭發射面到低液位的距離，應小于選購儀表的量程。

2）探頭發射面到高液位的距離，應大于選購儀表的盲區。

3）探頭的發射面應該與液體表面保持平行。

4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。

5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.3m以上。

6）若探頭發射面到高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑?；蛘邔⒐茏油ㄖ凉薜祝軓酱笥?0mm，管底留孔保持延伸管內液面與罐內等高。

3.5 安裝注意事項

1）儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。

2）電線、電纜保護管，要注意密封防止積水。

3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。

4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。

4、儀表調試

4.1 鍵盤說明

【Mode】：菜單鍵。按【SET】出現密碼界面，輸入密碼進入菜單，在設置時按【Mode】 取消設置，設置完畢后，按【Mode】鍵退出菜單。

【▲】： 下翻鍵和數字鍵。在菜單中，該鍵作為菜單的下翻鍵用，在更改數據時，該鍵作為數字鍵用。

【】： 移位鍵和上翻鍵。在菜單中，該鍵作為菜單的上翻鍵用，在更改數據時，該鍵作為移位鍵用。

【OK】： 確認鍵。選擇菜單或確認選項和數據。

4.2  密碼說明

按Mode鍵，出現密碼界面：“0000”，按【▲】鍵將順位改為1，按【OK】鍵即可進入?yún)?shù)設置菜單界面。

4.3  參數設置

4.3.1液位標定（P01）

儀表安裝完畢、上電后，液晶上會顯示液位數值，而該數據往往與實際液位不符，故需要液位標定。

液位標定步驟如下：按Mode鍵，輸入密碼，再按OK鍵進入?yún)?shù)設置菜單。P01為液位標定菜單，按OK鍵進行P01液位標定，用鍵（移位）和▲鍵（數字更改）將數字改為實際液位值（如2.100），按OK鍵確認，再按Mode鍵退出參數設置菜單，此時液晶前行顯示“――――”第二行顯示“2.100”，表示儀表正在進行液位標定（此時不能移動儀表、不能斷電）。當液晶前行顯示“2.100”時，表示儀表液位標定完畢。

4.3.2  20mA設置（P02）

        在儀表正常工作時按Mode鍵進入?yún)?shù)設置菜單，按▲鍵選擇P02菜單，第二行數字即為20mA對應液位，按OK鍵進行設置。

4.3.3 顯示模式設置（P03）

P03菜單可更改顯示模式，共有3種顯示模式可供選擇：

1．00  顯示液位

2．01  顯示距離

3．02  顯示距離和氣溫

按▲鍵選擇所需模式然后按OK鍵確認。

4.3.4探頭高度（P04）

P04菜單可以顯示探頭高度，可查看探頭高度是否符合現場情況，也可用于液位標定。直接按照現場情況更改探頭高度值。

4.3.5反應速度設置（P05）

P05菜單可更改儀表反應速度。液位變化速度越快，相應要求儀表反應的速度越快。本儀表有4中模式可供選擇：

1．00  極快反應速度

2．01  較快反應速度

3．02  中速反應速度

4．03  慢速反應速度

按▲鍵選擇所需模式然后按OK鍵確認。

【注意】：儀表反應速度越快，儀表顯示數據跳動越大；相反，儀表反應速度越慢，儀表顯示數據越穩定。如果液位變化不是特別快，一般不用修改出廠設置。

4.3.6 盲區設置（P06）

        可更改儀表盲區以適應現場一些復雜工況。例如可以避開探頭附近凸起物對儀表的影響。一般情況不用修改出廠設置。

4.3.7  4～20mA測試設置（P09）

        P09為4～20mA 測試菜單，按OK鍵再按▲鍵可進行4～20mA輸出測試。
