懸浮物污泥濃度計

一 概述

        DH-1200型懸浮物污泥濃度計（以下簡稱儀表）是帶微處理器的水質在線監測儀。懸浮物污泥濃度計/濁度儀是為測量市政污水、工業廢水處理過程、自來水廠等進水懸浮固體濃度及出水濁度而設計的工業在線監測儀表。

二 結構特征和工作原理

2.1結構特征：

        整套測量系統主要由DH-1200儀表（二次儀表）和懸浮物污泥濃度傳感器/濁度傳感器（一次表）兩部分組成，傳感器接觸被測水溶液，儀表顯示水溶液的濃度值和溫度值及工作狀態。

2.2工作原理：

        紅外傳感器發射器發送的光波在傳輸過程中經過被測物的吸收、反射和散射后僅有一小部分光線能照射到接收器上，透射光的透射率與被測懸浮物的濃度成比例關系，通過測量透射光的透射率計算懸浮物污泥/濁度的濃度。

2.3產品應用

廣泛應用于自來水廠、發電廠、污水處理廠、制藥廠、醫院，對各種水樣的濃度做精確測量。

三 技術參數

1.測量范圍：

懸浮物污泥濃度：0~5000mg/L；0~30g/L或根據要求擴展；

2.顯示方式：LCD

3.測量單位：mg/L、g/L（根據量程自動切換）

4.分 辨 率：0.01

5.精 確 度：±1.0%FS

6.重 復 性：±1.0%

7.功    率：≤3W

8.環境溫度：-20~50℃；相對濕度：不大于90%

9.模擬輸出：兩路4~20mA、負載750Ω

10.開關輸出：三路繼電器、容量250VAC/5A

11.供電電源：AC85~265V±10%  或9~36VDC

12.外形尺寸：144*144*117mm；盤裝開孔尺寸：138*138mm

13.流通式傳感器技術參數：

外殼材質：PMMA

連接線纜：屏蔽線纜

安裝方式：流通式

過程連接：Φ10軟管

信號線纜：10m（標配）

防護等級：IP65

工作溫度：傳感器：0~60℃

14沉入式傳感器技術參數：

外殼材質：316不銹鋼外

連接線纜：屏蔽防水線纜

安裝方式：浸入式、插入式

過程連接：G3/4

外形尺寸：Φ50×220mm

介質壓力：≤3 bar

信號線纜：10m（標配）

防護等級：IP68

工作溫度：傳感器：0~60℃

四 功能特性

§ 全智能、多功能、測量性能高，環境適應性強；

§ 多參數同時顯示，濃度值、輸出電流、時間、繼電器狀態；

§ 雙路4-20mA變送輸出、繼電器高、低報警控制輸出、RS485通信輸出

等各種變量輸出

§ RS232上傳功能；

§ 浸入式、插入式、流通式等多種安裝方式；

§ 清洗維護非常簡單，三個月校正一次；

§ 采用四點校正法，保證測量準確度；

§ 中英文菜單可選

§ 自設密碼：用戶可以自設或修改密碼，以免無關人員進入造成誤操作；

五 安裝與電氣連接

        儀器應選擇安裝在室內或有防護裝置的位置，周圍不得放置易燃易爆物品。儀器安裝位置應選擇便于用戶及安裝維護人員閱讀儀器銘牌、屏幕信息，便于使用、維護及檢修的地方。

        所有電力和管道連接必須符合政府和地方標準。儀表電源前端必須安裝絕緣開關或者電路切斷開關。

為了安全和避免外部信號對儀器造成干擾，儀表電源線應接在相應規格、帶有地線標志、符合電器標準的插座內，且地線須確保良好接地。

        儀器的內部電路詳見接線圖，電壓和功率的額定值詳見產品上的銘牌，用戶電源容量必須滿足正常使用儀器的要求。

5.1儀表安裝：

        儀表可上盤嵌入安裝或壁掛式安裝，盤裝開孔見圖一，開孔尺寸為 138×138mm。將儀表嵌入方孔中，用配置的支架固定即可。壁掛式可根據配置壁掛式配件安裝。

5.2傳感器安裝注意事項：

        將傳感器安裝在恰當位置，以保證獲得具有代表性的測量結果。將傳感器安裝在易于觸及的位置，以方便對傳感器進行定期清潔維護。應避免將傳感器安裝在產生氣泡聚集的位置，以防止干擾信號的產生。將傳感器安裝在有代表性、良好的取樣點附近。

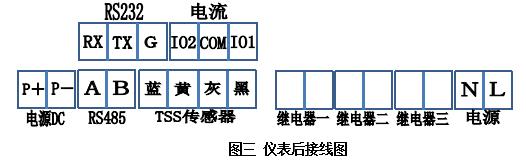

5.3儀表內接線

接線端子說明：

1、（藍）傳感器信號線

2、（黃）傳感器信號線

3、（灰）傳感器信號線

4、（黑）傳感器信號線

5、P+ 直流供電正極

6、P- 直流供電負極（交直流供電只可接一路）

7、L 交流供電火線

8、N 交流供電零線（交直流供電只可接一路）

9、繼電器一  控制開關  10、繼電器二  控制開關

11、繼電器三  控制開關可設置為清洗開關

12、IO1  模擬信號前一路輸出+

13、COM 模擬信號兩路輸出公共端

14、IO2  模擬信號第二路輸出+

15、A B 數字信號RS485接線端

16、RX  TX  G 數字信號RS232接線端

5.4電氣連接：

        儀表與傳感器的連接：供電電源、輸出信號、繼電器報警觸點及傳感器與儀表的連接均在儀表后部，按圖三接線。電極固定的電纜線引線長度常規為10米，將傳感器上相應顏色的線插入儀表后部相符的接線端擰緊即可。

六 功能鍵說明

面板上有6個觸摸式按鍵：（左）、（右）、（上）、（下）、菜單和確認，見封面。

數據輸入時向左移動光標、退回上級子菜單、移動小數點；

數據輸入時向右移動光標；

菜單上移或數值增加；

菜單下移或數值減少；

菜單：測量屏幕和菜單屏幕之間的切換或菜單屏幕中退回上一級菜單；

確認：菜單項的選擇或確認并結束數據的輸入或某些狀態的確認。

七 詳細操作說明

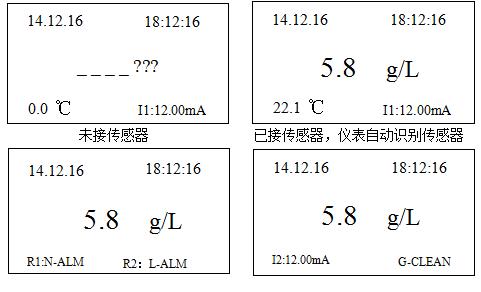

7.1開機：使用前應檢查所有的管路連接及電氣連接，接通電源后儀表進入測量主顯示。

7.2主菜單：在主顯示狀態下按“ 菜單”鍵后，進入主菜單：

7.3子菜單：在測量前應根據實際情況對主菜單參數進行設定或修改，否則按儀表中已有的設定值進行測量。當黑色底紋在某“參數”菜單下時按“確認”鍵輸入密碼后（初始狀態沒有密碼）再按“確認”進入多項子菜單。進入該菜單后，將黑色底紋指示在當前的參數項，根據所選參數上下移動光標后，按下“確認”鍵進入該參數項可進行設定或修改。

7.4參數說明：

1）“校準設置”：用于校準傳感器主測數值和溫度數值。

2）“警報設置”：用于設置三組繼電器數值及清洗時間。

3）“電流設置”：用于設置兩組輸出電流對應項、輸出類型及輸出對應值。有0-20mA及4-20mA可選

4）“系統設置”：系統文字、時間設置、顯示設置（量程、顯示速率、背光）、版本信息、密碼設置、產品序號。

5）“通訊設置”：用于設置RS485通訊項。

6）“歷史記錄”：用于查看記錄數據及設定記錄點（只記錄主測值）。

7）“測試維護”：輸出電流校準、繼電器測試、恢復出廠設置、恢復出廠標定。

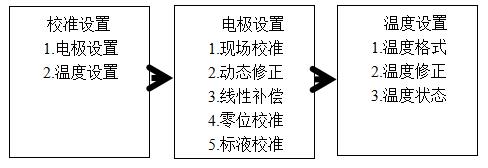

7.5校準設置：

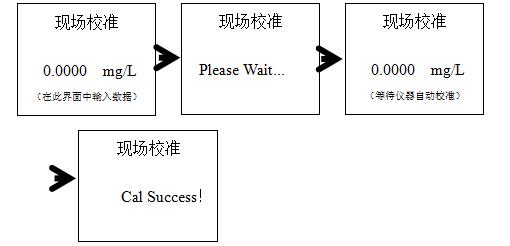

7.5.1 現場校準：將實驗室或便攜式儀器化驗出的數據輸入到此項當中，儀器會自動修正數據（推薦使用）。

        使用上、下鍵設置濃度數據，使用向左鍵設置小數點位置，使用向右鍵變化光標位置，數據單位根據連接電極自動切換,校準完成后按“確認”鍵完成校準，按“菜單”退出校準。

7.5.2 動態修正：將實驗室或便攜式儀器化驗出的數據與儀器測量數據做對比，如有誤差可通過此功能修改誤差數據。

        使用上、下鍵設置濃度數據或＋－，使用向左鍵設置小數點位置，使用向右鍵變化光標位置，數據單位根據連接電極自動切換,校準完成后按“確認”鍵完成修正，按“菜單”退出校準。

7.5.3 線性補償：“現場校準”后的線性度會保存在此項中，出廠數據為1。

7.5.4 零位校準：此項功能用于校準傳感器的零位，出廠時零位已校準，用戶直接使用即可，無需校準。如用戶需校準零位，將傳感器連接儀表并通電12小時以上，傳感器放置于黑色密閉容器中避免光線的影響，加入“零度水”（沒有濁度或懸浮物的溶液，實際使用蒸餾水替代）后持續選擇“是”進行校準。請注意：如傳感器為散射結構，傳感器紅外發光管一面與容器壁需保證一定的距離。

        使用上、下鍵設置濃度數據，使用向左鍵設置小數點位置，使用向右鍵變化光標位置，數據單位根據連接電極自動切換,校準完成后按“確認”鍵完成校準，按“菜單”退出校準。

八 日常維護

一、變送器維護

        變送器根據使用的要求，安裝位置和工作情況比較復雜，為了使變送器正常工作，維護人員需要對變送器進行定期維護，維護時請注意如下事項：

1、安裝在室外請檢查變送器安裝箱體是否有漏水等現象；

2、檢查變送器的工作環境，如果溫度超出變送器的工作額定范圍，請采取相應措施，否則變送器可能損壞或降低使用壽命；

3、清潔變送器的塑料外殼時，請使用軟布和柔和的清潔劑清潔外殼，注意不要讓濕氣進入變送器內部；

4、檢查變送器顯示數據是否正常；

5、檢查變送器接線端子上的接線是否牢固，注意在拆卸接線蓋前應先將220V交流電源斷開。
