靜壓式液位變送器

?靜壓式液位變送器概述
        靜壓式液位變送器的新型結構是從導氣電纜型投入式液位變送器基礎上發展而來。采用新型結構解決了傳統導氣電纜型液位變送器的怕堵、易腐蝕、不耐高溫等缺點。

        TSY型擴散硅液位變送器是二線制，4～20MADC輸出，24VDC直流供電，與介質接觸部分全部為不銹鋼，再直接安裝在測量管道上，使用極其方便，廣泛應用于石油、化工、冶金、水利、電力、食品、醫藥、環境控制等行業的過程控制和液位的量。
工作原理
用靜壓測量原理?。?/strong>　

當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ=ρ.g.H + Po

式中：

P：變送器迎液面所受壓力

ρ：被測液體密度

g:當?shù)刂亓铀俣?

Po：液面上大氣壓

H：變送器投入液體的深度

        同時，通過導氣不銹鋼將液體的壓力引人到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po,使傳感器測得壓力為: ρ.g.H,顯然,通過測取壓力P,可以得到液位深度。

功能特點

◆穩定性好，滿度、零位長期穩定性可達0.2%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.2%FS，在整個允許工作溫度范圍內低于0.5%FS。

◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時

送器會自動限流在35MA以?xún)?nèi)。

◆固態結構，無可動部件，高可靠性，使用壽命長。

◆安裝方便、結構簡單、經濟耐用。

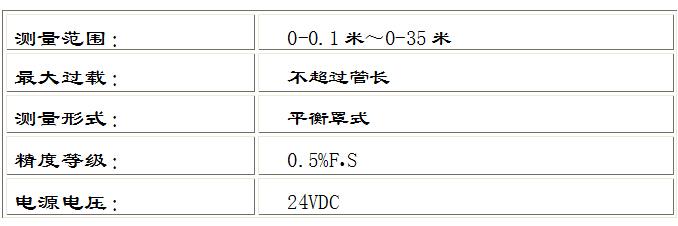

主要技術參數

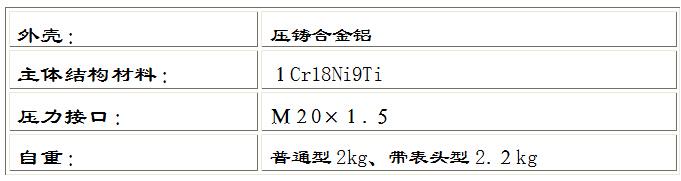

結構特點

調試方法

擰下保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（０.２極以上），即可調整，步驟如下：

◆在變送器沒有液體的情況下，調節零點電阻器，使之輸出電流４mＡ，

◆變送器加液到滿量程，調節滿程電阻器，使之輸出電流２０mＡ，

◆反復以上步驟兩三次，直到信號正常。

◆調節完畢，擰緊保護蓋。

注意事項

◆凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。

◆接供電電源時應嚴格按照我公司接線說明進行連接。

◆使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。

◆運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。

◆質保一年。

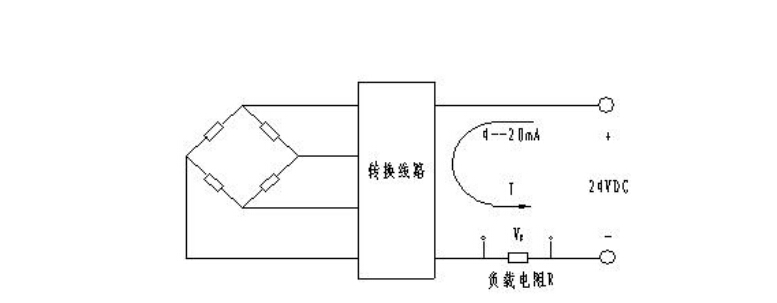

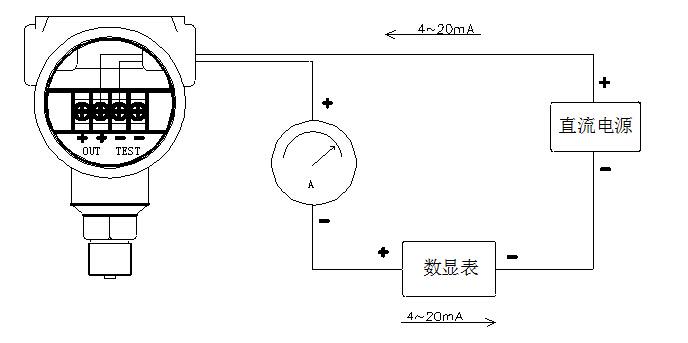

電器連接圖
