4

 電氣連接

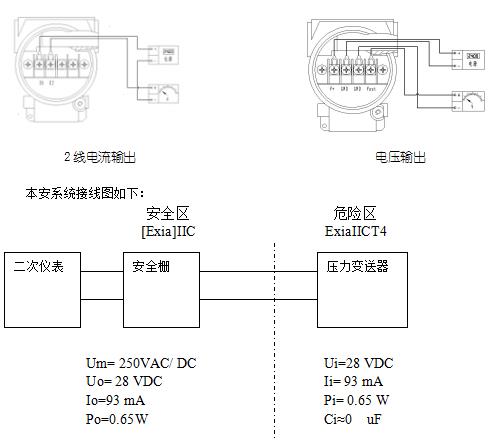

        打開儀表后蓋（接線端子面），見接線端子，電源連接見下圖：

本安系統參數匹配須遵循如下原則：

        Uo≤Ui；   Io≤Ii；   Po≤Pi；  Cc≤Co－Ci；  Lc≤Lo－Li。

5 零點，增益調節

    零點及增益的調整方法：

    壓力表在出廠前，已經過標定，無須用戶再次調整。若在使用過程中發生零位和滿量程偏離，規定每年校檢，可以在高一級精度的壓力源上重新標定。具體方法如下：

在無壓力的情況下，調整調零Z電位器，使輸出為電氣零點。加滿量程壓力，調整增益S電位器，使輸出為電氣滿程輸出。如此反復多次，可使壓力表的零位和滿量程調整到標準值。

6 安全使用注意事項

        ⑴  搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。

        ⑵  變送器進壓口內有隔離膜片，切勿人為用異物觸碰。

        ⑶  變送器外螺紋處一定要注意密封，否則會造成壓力不準不穩。

        ⑷  安全柵須取得防爆合格證，其安裝應按其說明書的要求進行。

        ⑸  在產品安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。
